1.技术适用范围

适用于工业循环冷却水系统。

2.技术原理及工艺

该技术在常规冷却塔的基础上，气室两侧增加空冷器。一部分循环水先通过空冷器，经过空冷器进行间壁传热冷却降温后，再进入冷却塔配水系统，在填料表面流动进行蒸发传热和传热，实现传质传热物理过程。第一个过程水与气没有接触，是间壁传热，不存在蒸发损失，通过调节两部分的百叶窗风门，从而控制冷却塔出塔水温和可视羽雾的消除。

4.技术特点及先进性

新型空冷湿冷节水消雾冷却塔，在实现节水消雾目的的同时，降低能耗和成本，延长使用寿命。与翅片管干湿式冷却塔相比：气液正交膜板式空冷器，采用塑料材质替代金属材料，克服了翅片管的锈蚀问题，同时使冷却塔载荷最小化，消除了水流道泥垢堵塞和空气流道的灰尘丝絮堵塞的问题，冷却塔可以长周期运行，不存在性能衰减问题，传热系数及节水消雾性能，长期保持不变；与冷凝模块节水消雾技术相比：换热效率更高；节水能力可达 21% ，消雾效果可达少雾型，运行可靠稳定。

5.应用案例

项目名称：神华新疆化工有限公司第一循环水场冷却塔节水消雾改造项目

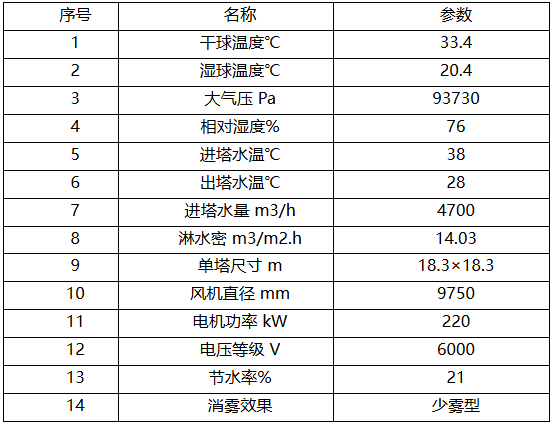

项目概况：神华新疆化工厂位于新疆维吾尔自治区乌鲁木齐市米东区的甘泉堡经济技术开发区，项 目 占地面积 1674.45 平方米，主要设备有节水消雾装置、百叶窗、收水器等设备，本项目共投资 1000 万元。项目配置空冷湿冷联合式节水消雾冷却塔，应用开式循环水气液正交膜板式空冷器，在每台塔上塔阀门前增加同管径旁路，将回水引至塔体两侧新增的空分装置，循环水回水在空冷装置中完成一部分冷却后回到原冷却塔布水管，继续执行与改造前一致的接触式水冷换热。通过增加的空冷装置完成一部分换热，减少蒸发冷部分换热，从而实现节水；外界干冷风通过空分装置后变为干热风，与水冷形成的饱和热蒸汽混合，混合气体的饱和阈值提高，从而出塔不易成雾，达到环保目的，可实现年节水量超 56.4 万立方米/年，消雾率达 85%以上。

6.推广前景

空冷湿冷联合式节水消雾冷却塔已取得良好的使用效果及产品的工程化，可降低雾气排放和工业水中药剂对环境污染，实现循环水冷却塔的节水降碳整体创新。预计未来五年推广比例达到 20% ，年节水量 147000 万立方米。
